Патент №2472240 - Кронштейн для установки панельного компьютера на подвижном объекте

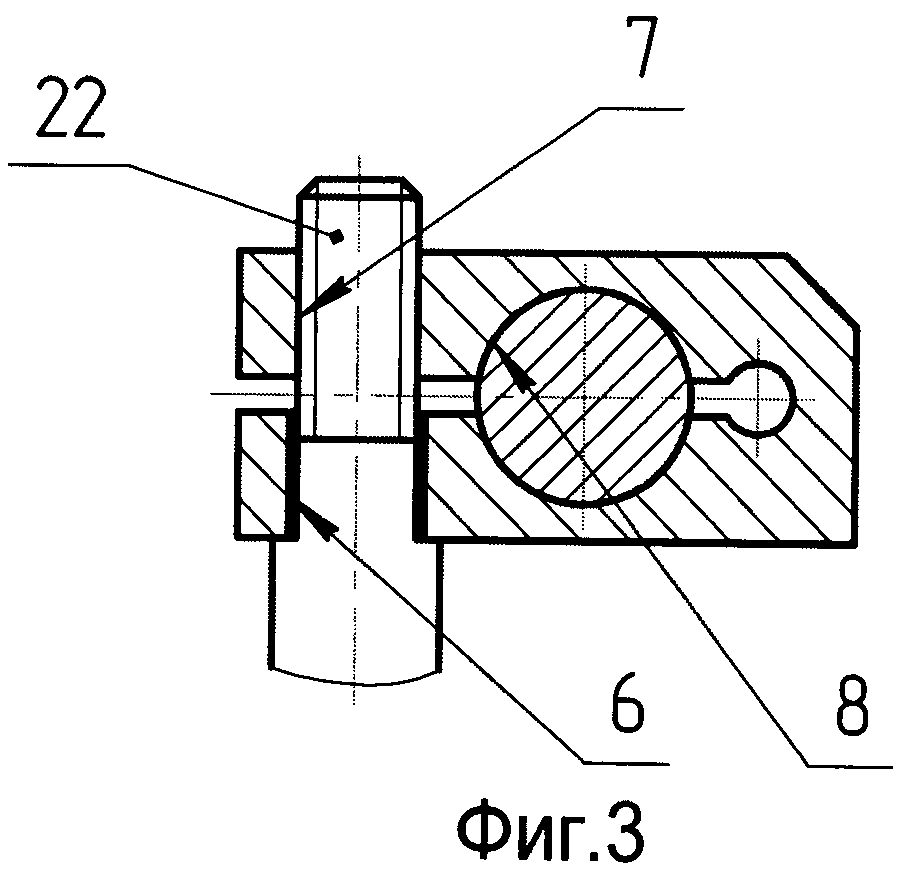

Изобретение относится к приборостроению и может быть использовано для крепления средств вычислительной техники, преимущественно панельных компьютеров, устанавливаемым на подвижных объектах. Кронштейн для установки панельного компьютера на подвижном объекте содержит стойку, выполненную в виде [-образного кронштейна, в котором выполнено прямоугольное окно и установлены опоры скольжения. Кронштейн размещен на прямоугольной плите. Опора скольжения выполнена разрезной с двумя соосными отверстиями, перпендикулярными опорному отверстию и смещенными относительно него. Причем одно отверстие выполнено резьбовым, а другое отверстие выполнено с большим диаметром. Поворотный кронштейн выполнен из двух аналогичных [-образных стоек с выборками, окном и установочными отверстиями, размещенных по краям платформы, оснащенной прямоугольным окном. С обратной стороны платформы установлены опорные кронштейны. Один опорный кронштейн имеет на наружной торцевой поверхности в зоне опорного отверстия уступ. Опоры скольжения стойки и опорные кронштейны платформы сопряжены посредством оси, имеющей с одного конца буртик с лыской. С другой стороны ось ограничена от осевого перемещения шайбой, привернутой к торцевой поверхности оси. Резьбовое отверстие разрезной опоры сопряжено с ответной резьбовой поверхностью поворотного фиксатора, на противоположном конце которого закреплена рукоятка. Панельный компьютер крепится в установочных отверстиях [-образных стоек. Технический результат заключается в создании простой и удобной конструкции кронштейна для установки компьютера, выполненного с возможностью регулирования углового положения компьютера и фиксации положения. 3 ил.
